TallyPlus
Описание
Более 30 устройств находится в эксплуатации на крупных телеканалах.

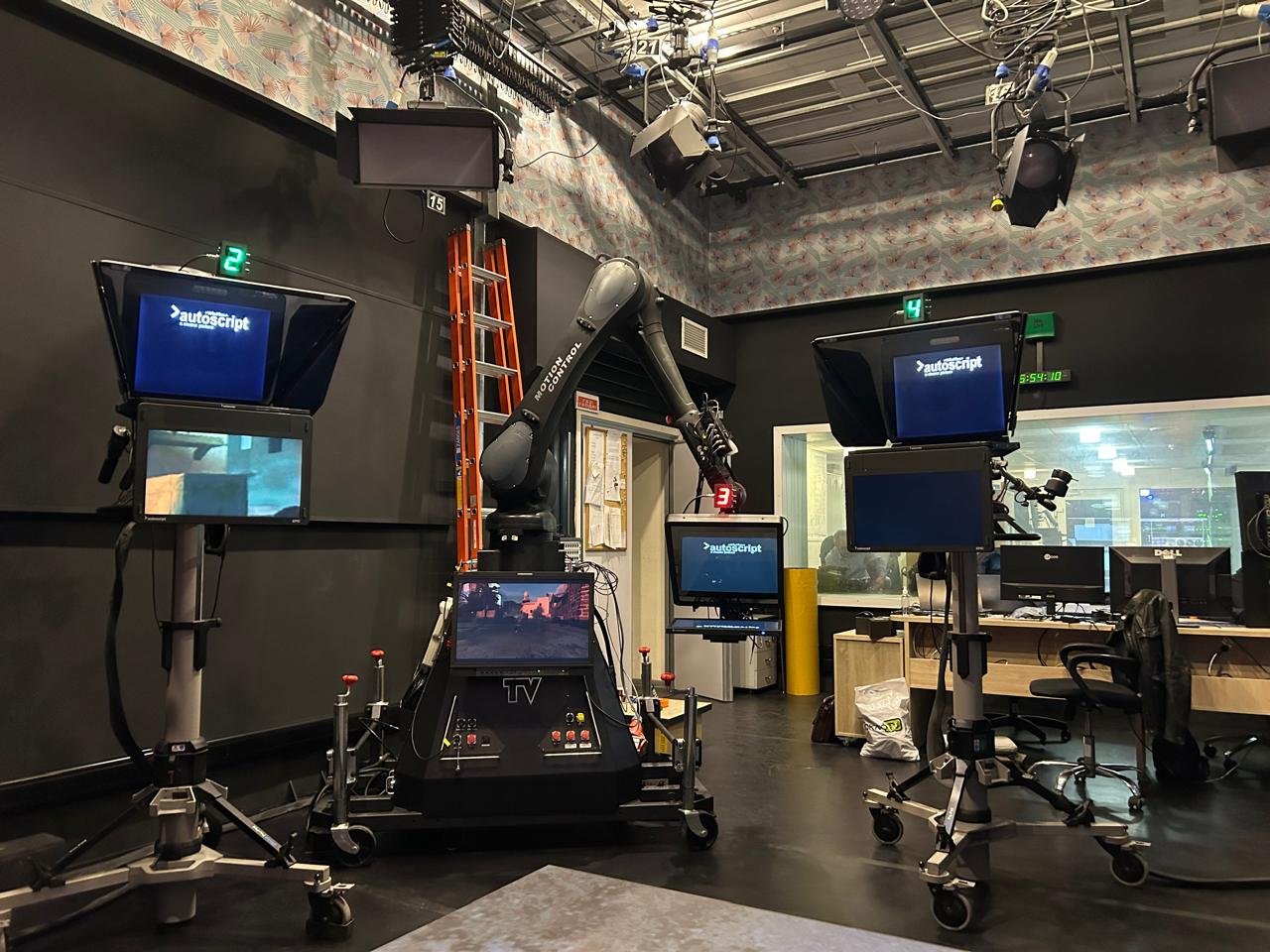

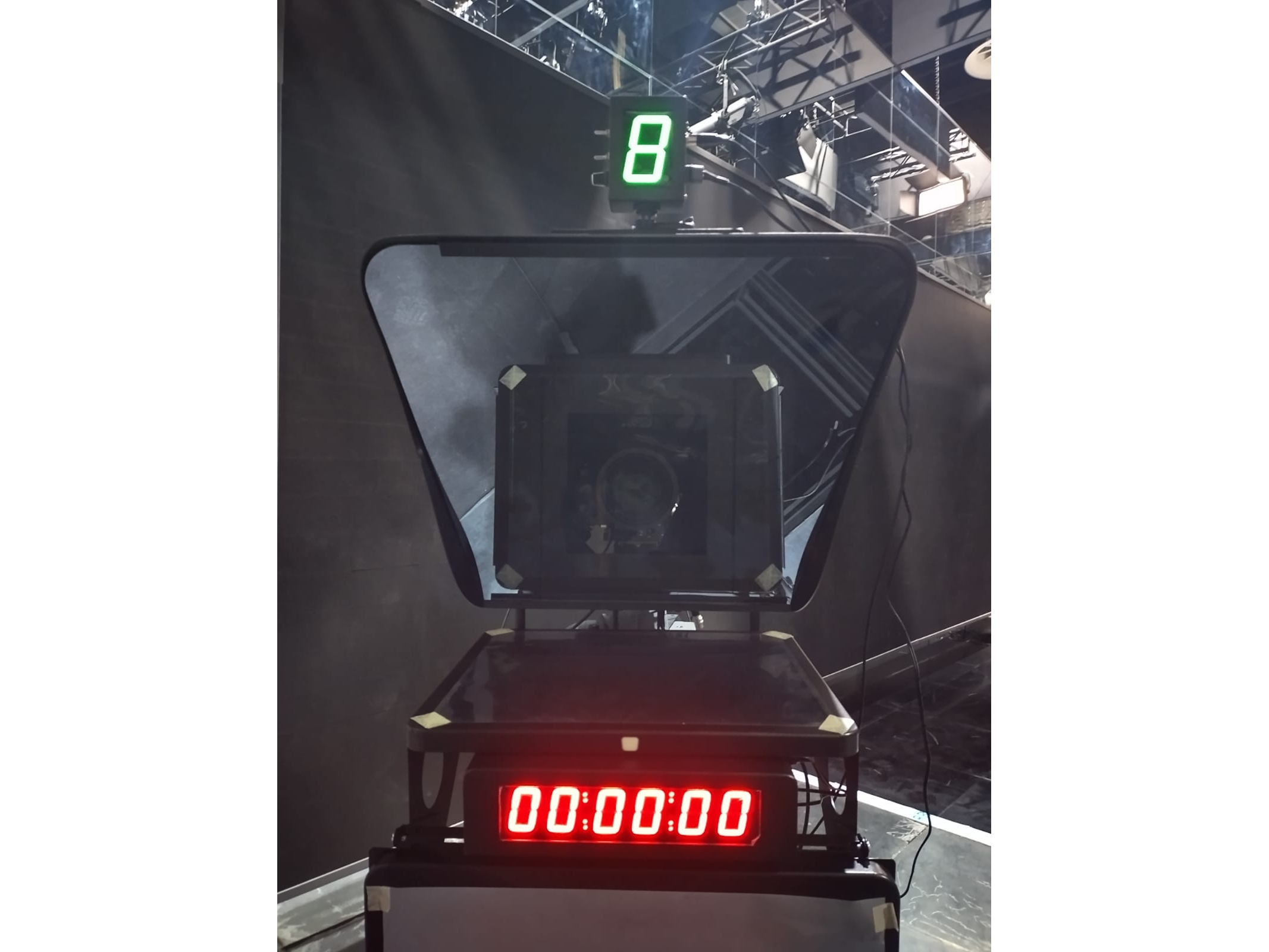

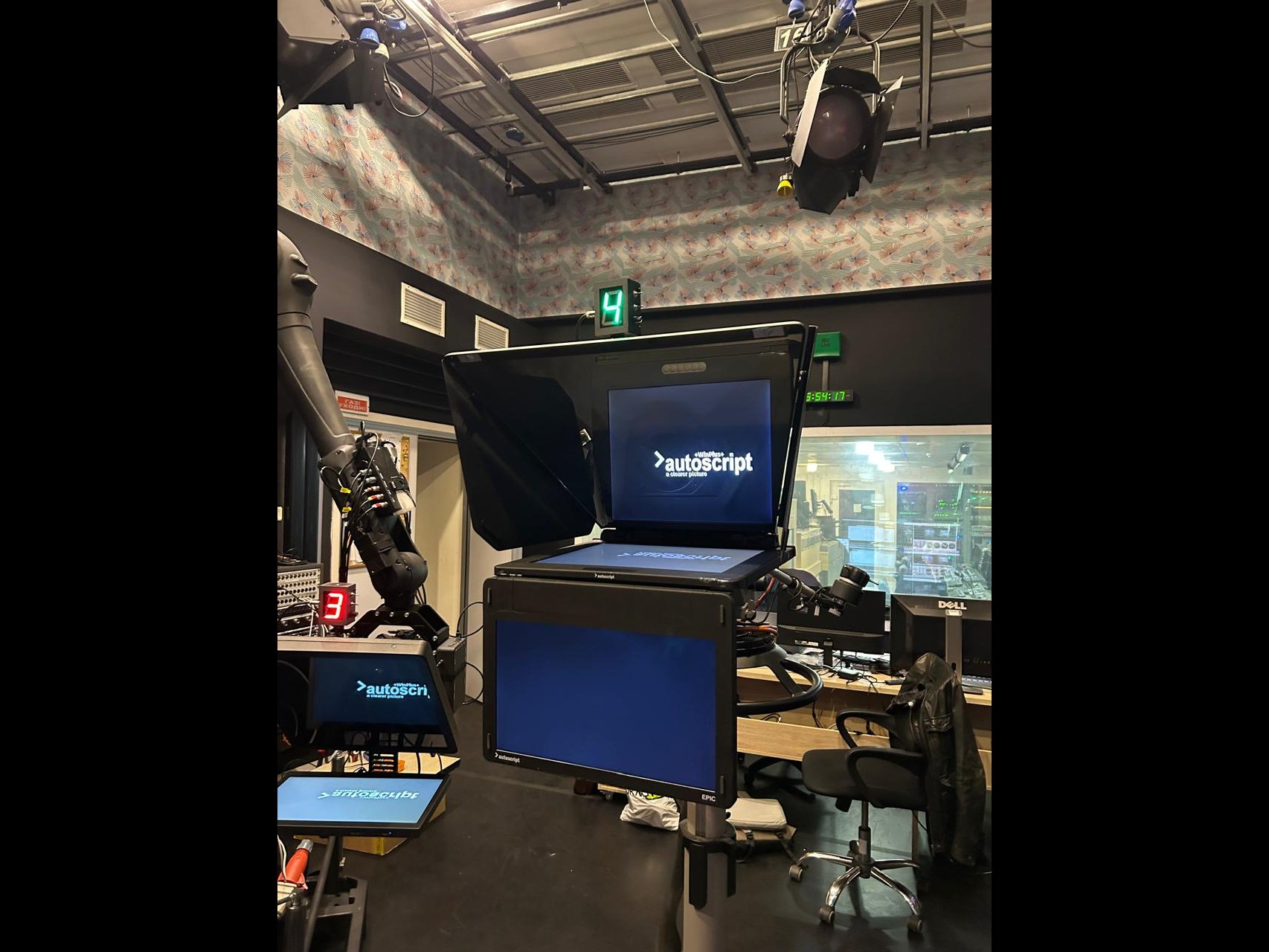

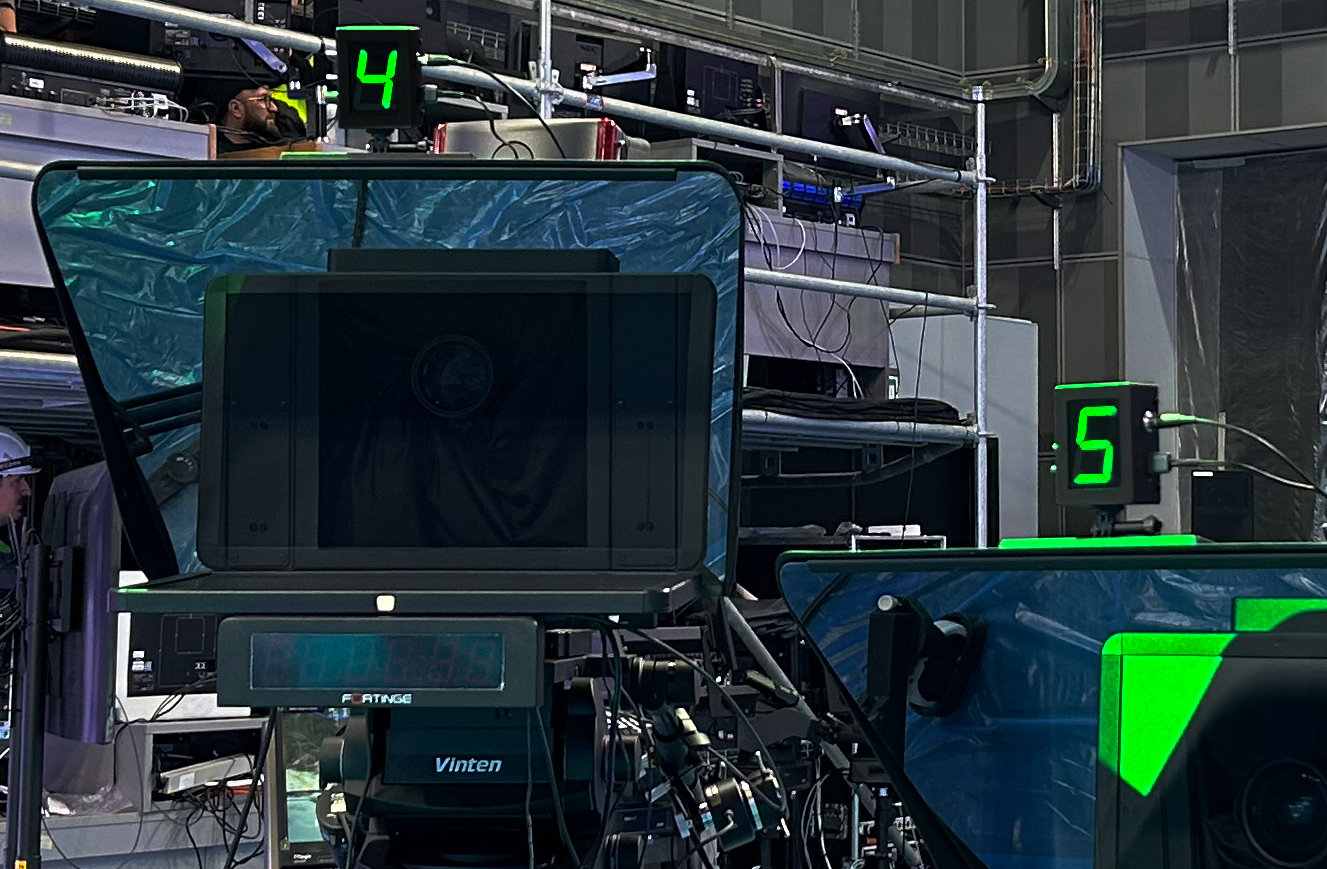

Устройство предназначено для работы совместно с системными и портативными камерами в аппаратно-студийных комплексах.
Назначение:
- Идентификация номера камеры
- On-Air сигнализация
Управление On-Air сигнализацией осуществляется одим из способов:
- LDR сенсор (датчиком освещенности)
- сигнал GPI (General Purpose Interface)
Дизайн
Лампа имеет:
- микропроцессорное управление
- настройка номера индикации
- настройка яркости индикации
- настройка чувствительности датчика освещенности
- энергонезависимая память для хранения настроек
Спецификация
| № | Наименование | Значение |
|---|---|---|

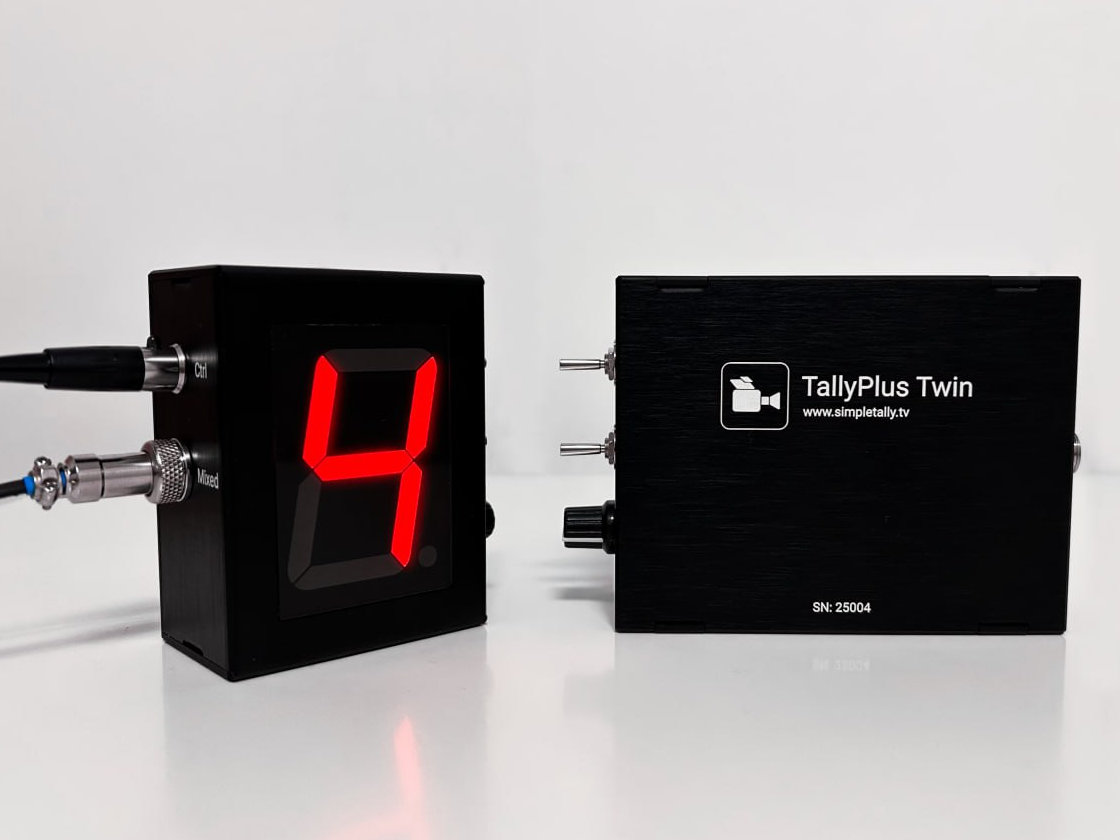

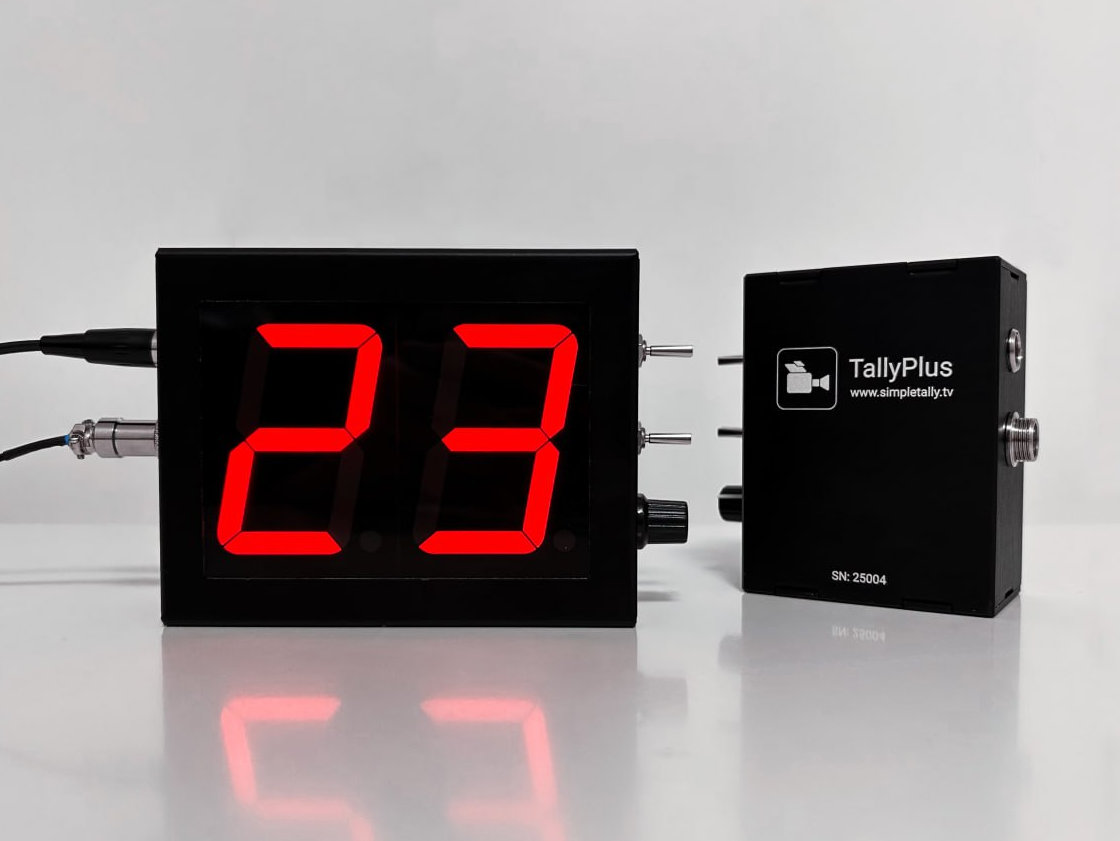

| 1 | Количество семисегментных индикаторов, шт | 1 (TallyPlus), 2 (TallyPlus Twin) |
| 2 | Диапазон индикации номера камеры | 0-9 (TallyPlus), 00-99 (TallyPlus Twin) |
| 3 | Цвет свечения | зеленый (обычное состояние), красный (активировано сигналом управления) |
| 4 | Количество уровней яркости, шт | 6 |
| 5 | Сигнал управления | LDR (фоторезистор) или GPI (+3 — +6 В, потенциометр должен быть в крайнем левом положении) |
| 6 | Крепление | сверху и снизу резъба 1/4″-20 UNC (подходят стандартные аксессуары для фототехники) |
| 7 | Электропитание, В | 9 – 18 |
| 8 | Потребляемая мощность, Вт | 0.5 |
| 9 | Способ подачи питания | от камеры или от внешнего блока питания |
| 10 | Размер без разъемов и органов управления (ШхВхГ), мм | 70x93x45 (TallyPlus), 118x93x45 (TallyPlus Twin) |
| 11 | Вес, гр | 254 (TallyPlus), 354 (TallyPlus Twin) |
Комплектация
- Индикатор Tally Plus — 1шт
- Блок питания с разъемом GX12 — 1шт
- LDR сенсор с разъемом mini-XRL — 1шт
- Кабель питания и управления — опция
- Адаптер крепления — опция
Варианты подключения
| № | Вариант подключения | Разъем GX12 | Разъем miniXLR |
|---|---|---|---|
| 1 | Питание и управление от камеры | Питание и GPI | не используется |
| 2 | Питание от камеры, управление от датчика LDR (фото резистор) | Питание | LDR |
| 3 | Питание от внешнего блока питания, управление от камеры или внешнего | Питание | GPI |
Информация для заказа
| № | Артикул | Описание |
|---|---|---|
| 1 | TallyPlus | Индикатор односегментный, 1/4-20 гайка сверху и снизу для крепеления, блок питания +12В с разъемом GX12, LDR сенсор с разъемом mini-XRL |
| 2 | TallyPlus Twin | Индикатор двухсегментный, 1/4-20 гайка сверху и снизу для крепеления, блок питания +12В с разъемом GX12, LDR сенсор с разъемом mini-XRL |
| 3 | TallyPlus H4p100 | Кабель питания и управления GX12 — Hirose 4-pin male для подключения к разъему Script light на Grass Valley LDX 98, длина 1 метр |
| 4 | TallyPlus H20p100 | Кабель питания и управления GX12 — Hirose 20-pin male для подключения к разъему Auxiliary на Grass Valley LDX 98, длина 1 метр |
| 5 | TallyPlus RJ45-100 | Кабель управления с разъемами RJ45 и miniXLR 4 контакта розетка для подключения к разъему RS-422 на Panasonic AW-UE100, длина 1 метр |
| 6 | TallyPlus F1 | Адаптер крепления c прямоугольным основанием 34х180 мм, два отверстия диаметром 4 мм на расстоянии 110 мм друг от друга (для телесуфлера Fortinge ERA IP) |
| 7 | TallyPlus F2 | Адаптер крепления универсальный с крепелением на двухстонний скотч |
| 8 | TallyPlus F3 | Адаптер крепления к панорамной головке пъедестала |
