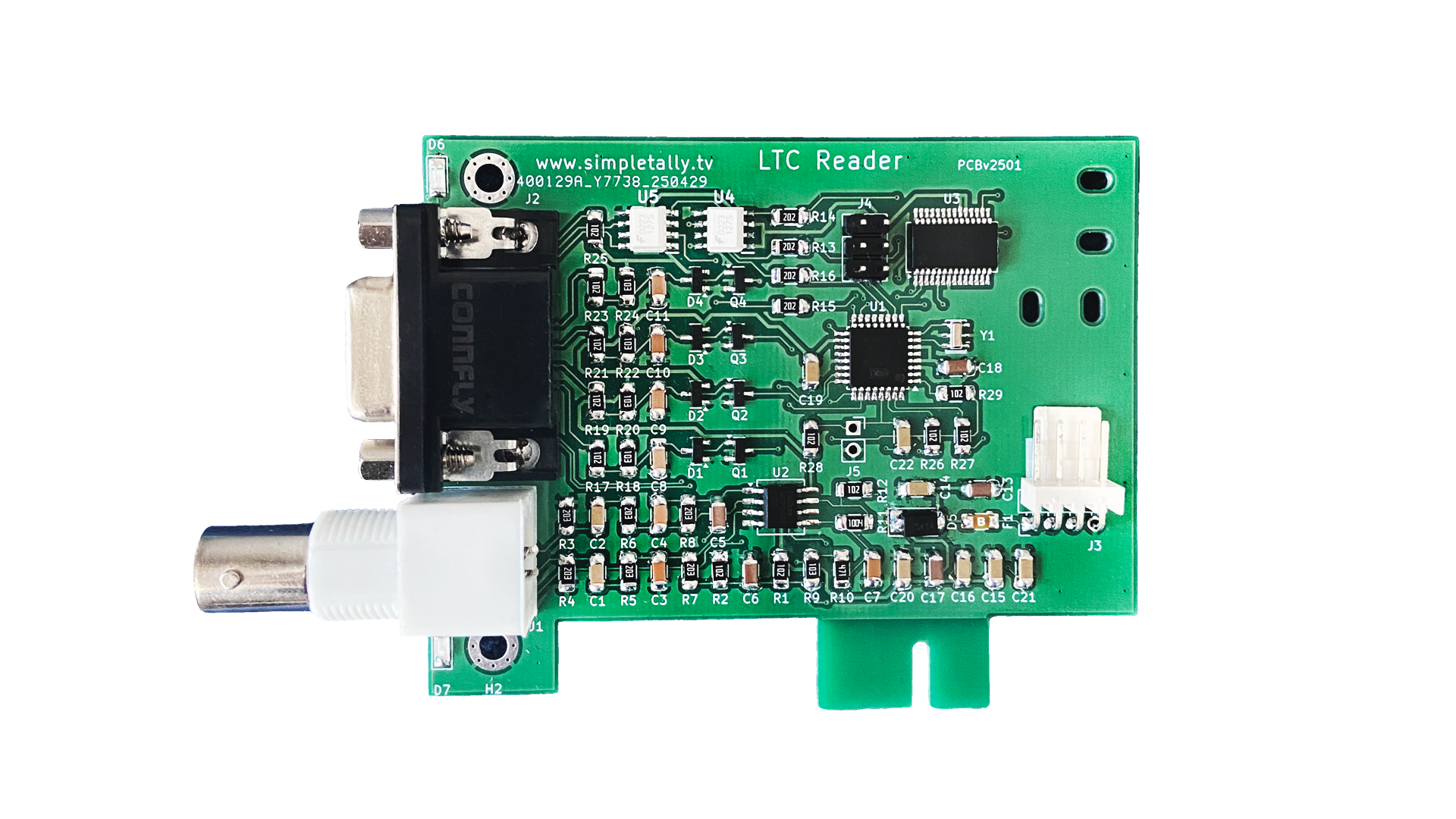

LTC Reader
Описание
Декодер LTC тайм-кода с GPIO интерфейсом
Предназначен для:
- Синхронизации сервера от сигнала LTC (SMPTE 12M)
- Передачи в сервер и получения от сервера сигалов управления General Purpose Input Output (GPIO)
Дизайн
- микропроцессорное управление
- настройка формата вывода времени и user group
- выключение из вывода времени, user group и статуса
- светодиодная индикация наличия сигнала LTC
- светодиодная индикация наличия питания
- установка в слот PCI или PCIe, низкопрофильный или полноразмерный
- энергонезависимая память для хранения настроек
Спецификация
| № | Наименование | Значение |
|---|---|---|
| 1 | LTC вход | BNC — разъем, балансный или небалансный сигнал, 0.1-10Vpp — уровень сигнала, 24/25/30 Гц — кадровая частота, 10 кОМ — сопротивление |
| 2 | GPIO вход и выход | D-Sub High Density 15 pin розетка 4 шт — количество входов 4 шт — количество выходов |
| 3 | Форм-фактор | низкопрофильный PCI express с подключением по USB |
| 4 | Потребление | 100мА, 5В |
| 5 | Размер (ШхВхГ), мм | 83х67х20 |
| 6 | Вес, гр | 100 |
Комплектация
- LTC Reader с планкой для установки в низкопрофильный слот — 1 шт
- Кабель для подключения в разъем USB2.0 — 1 шт
- Планка для установки в полноразмерный слот PCI или PCIe — опция
- Корпус для настольного размещения — опция
Загрузка
Информация для заказа
| № | Артикул | Описание |
|---|---|---|
| 1 | LTC Reader | Декодер LTC тайм-кода с GPIO интерфейсом |
| 2 | PLS04-50 | Кабель для подключения к USB 2.0, выполненному в виде разъема 4 штыря с шагом 2,54мм (опция) |
| 3 | HU04-50 | Кабель для подключения к USB 2.0 тип A розетка (в комплете поставки) |
